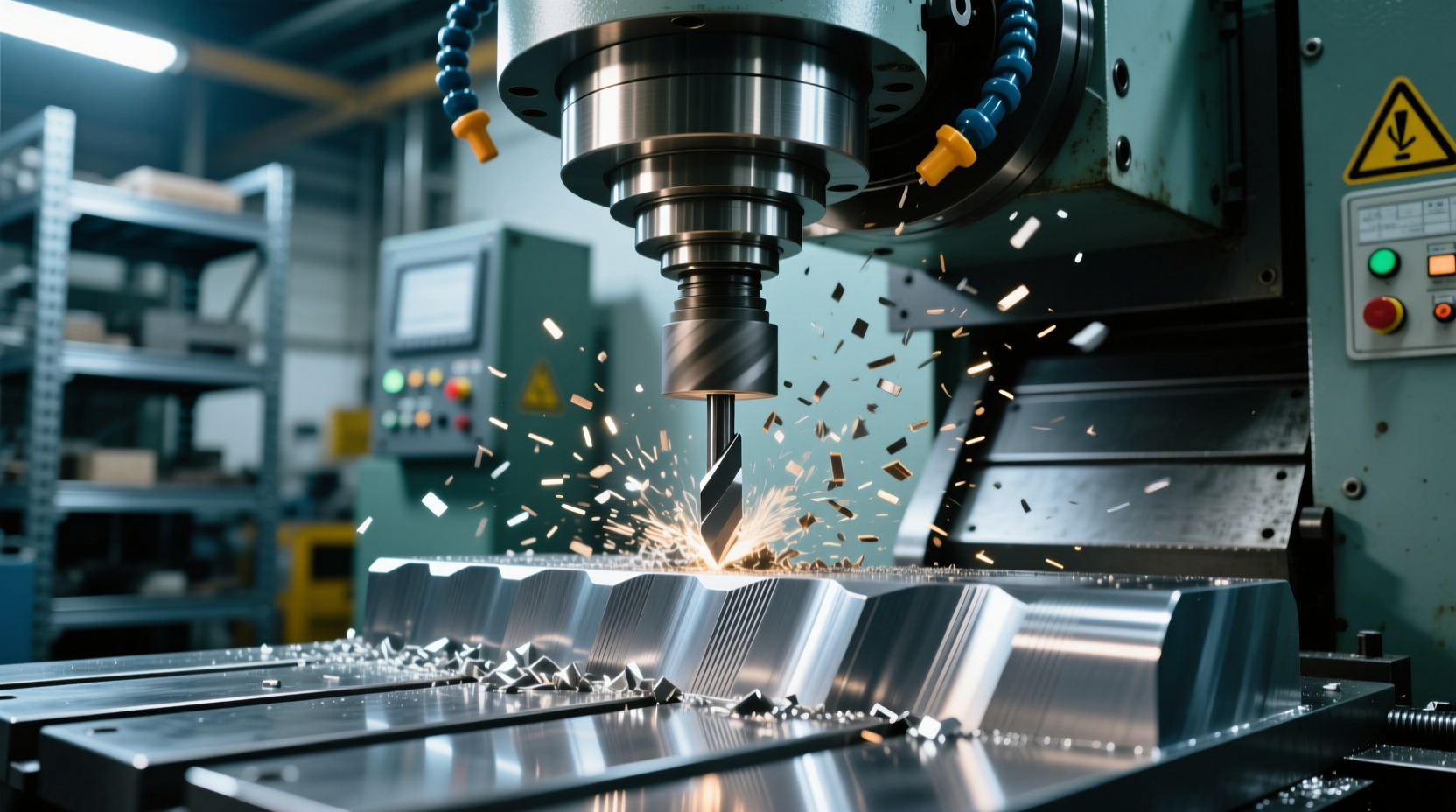

Производство крупногабаритных деталей на фрезерном станке – сложная задача, требующая не только мощного оборудования, но и тщательного планирования. Современные фрезерные станки с ЧПУ открывают значительные возможности в этой области, но и накладывают ряд технических и технологических ограничений.
Содержание
- Возможности фрезерной обработки крупных деталей
- Ключевые технологические возможности
- 1. Высокая точность на больших площадях
- 2. Создание сложных поверхностей и 3D-контуров
- 3. Интеграция в автоматизированный цикл
- Сравнение возможностей при разной оснастке станков
- Расширенные функции программного обеспечения (CAM)
- Ограничения и технологические вызовы
- Фундаментальные ограничения и их последствия
- 1. Физические габариты и жесткость конструкции
- 2. Проблемы, связанные с инструментом и процессом резания
- 3. Логистика, крепление и контроль
- Сравнение влияния различных факторов на точность
- Технологические вызовы и стратегии их преодоления
- Сравнительная таблица подходов к обработке
- Ключевые рекомендации для успешного производства
- Видео

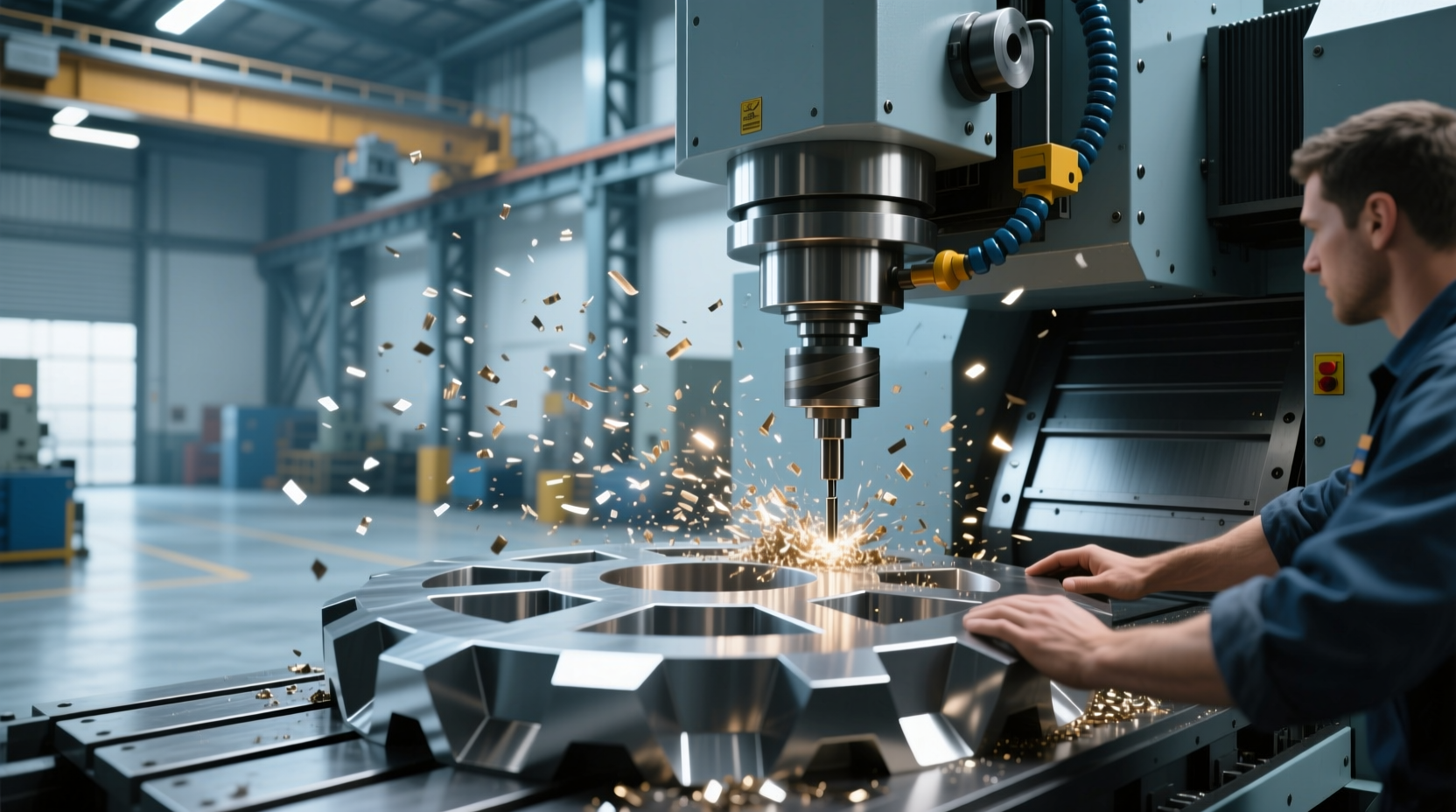

Возможности фрезерной обработки крупных деталей
Ключевые технологические возможности
1. Высокая точность на больших площадях
- Согласованность геометрии: Возможность выдерживать жесткие допуски (до ±0.02 мм и выше) по всей поверхности детали, что критически важно для последующей сборки узлов без подгонки.
- Системы коррекции станка: Использование лазерных интерферометров и шаровых линеек для компенсации ошибок позиционирования, угла рыскания и шага винтовых передач на больших ходах.
- Термокомпенсация: Функция автоматической корректировки работы станка в зависимости от температуры в цеху и нагрева узлов, минимизирующая тепловые деформации.
2. Создание сложных поверхностей и 3D-контуров
- 5-осевая одновременная обработка: Позволяет создавать пространственные формы (лопатки, штампы, клиновые поверхности) без многочисленных переустановок заготовки, что для крупной детали особенно важно.
- Обработка с перезагрузкой управляющей программы: Возможность делить сложную 3D-модель на сегменты и обрабатывать деталь, размеры которой превышают рабочий ход станка, с высокой точностью сопряжения участков.
3. Интеграция в автоматизированный цикл
- Использование паллетных систем: Крупногабаритные станки могут оснащаться системами автоматической смены паллет (столов), что позволяет вести обработку на одной паллете, пока оператор закрепляет заготовку на другой.
- Встроенные системы измерения: Щупы и лазерные сканеры, интегрированные в шпиндель, позволяют автоматически определять положение заготовки, компенсировать ее неточную установку и производить промежуточный контроль размеров без выгрузки детали.
Сравнение возможностей при разной оснастке станков
| Обрабатываемая операция / сложность | Станок 3 оси | Станок 5 осей | Станок с поворотным столом/головой |
|---|---|---|---|
| Плоское фрезерование больших площадей | Отлично | Хорошо (не всегда рационально) | Хорошо |
| Обработка наклонных поверхностей и скосов | Требует спецоснастки, ограниченно | Отлично, за один установ | Отлично, с переиндексацией |
| Сверление отверстий под разными углами | Сложно, требуется кондуктор | Отлично, произвольный угол | Отлично, с позиционированием |
| Черновая обработка с высоким съемом материала | Отлично (высокая жесткость) | Хорошо (снижена жесткость 5-ой оси) | Хорошо/Удовлетворительно |
| Чистовая обработка 3D-форм | Неприменимо или очень долго | Отлично | Хорошо (ступенчато) |
Расширенные функции программного обеспечения (CAM)
- Адаптивное фрезерование: Алгоритмы, которые автоматически оптимизируют нагрузку на инструмент, увеличивая стойкость и скорость съема материала при обработке крупных объемов.
- Виброгашение (Anti-vibration): Специальные стратегии, меняющие частоту врезания инструмента для подавления вибраций при обработке длинных стенок или глубоких карманов.
- Поэтапная обработка (Stepover control): Точный контроль перекрытия инструмента для достижения идеальной чистоты поверхности на видимых крупных плоскостях.
- Симуляция обработки в реальном времени: Полная 3D-визуализация процесса для обнаружения коллизий, проверки времени цикла и оптимизации движения инструмента до запуска на станке, что экономит дорогостоящее время оборудования.
Ограничения и технологические вызовы
Несмотря на впечатляющие возможности современных станков, изготовление крупногабаритных деталей сопряжено с рядом фундаментальных ограничений и сложных технологических задач. Их понимание и грамотное преодоление — ключ к успешному производству.
Фундаментальные ограничения и их последствия
1. Физические габариты и жесткость конструкции
- Ограничение по ходам: Максимальные размеры детали определяются рабочим ходом по осям X, Y, Z. Обработка детали больше стола требует сложной процедуры перебазирования с потерей точности.
- Прогиб балок и станин: Под весом массивной заготовки и от усилий резания происходит упругая деформация стола и портала, что приводит к геометрическим погрешностям. Компенсация требует сложных систем мониторинга.
- Динамическая жесткость: Большие массы подвижных узлов (портала, шпиндельной бабки) ухудшают динамический отклик, ограничивая ускорения и скорости подачи для сохранения точности контуров.
2. Проблемы, связанные с инструментом и процессом резания
- Большой вылет инструмента: Для обработки глубоких пазов или стенок требуется длинный инструмент, что резко снижает его жесткость, провоцирует вибрации (биение) и увеличивает риск поломки.
- Виброустойчивость: Крупные детали часто имеют низкую собственную частоту колебаний. Это может вызвать резонансные явления между деталью, оснасткой и инструментом, делая обработку невозможной без изменения режимов или стратегии.
- Тепловыделение и отвод стружки: Интенсивная обработка на больших площадях генерирует огромное количество тепла и стружки. Неэффективный отвод ведет к тепловой деформации детали, короблению и риску повреждения обработанной поверхности.
3. Логистика, крепление и контроль
- Затраты на оснастку и крепление: Создание жесткой, массивной и точной оснастки (вакуумные плиты, модульные системы, гидравлические прижимы) для удержания детали может по стоимости соперничать с самой заготовкой.
- Сложность контроля геометрии: Проверка соосности отверстий, плоскостности больших поверхностей или параллельности сторон на самой детали требует использования координатно-измерительных машин (КИМ) аналогичного размера или переносных 3D-сканеров.
- Внутрицеховая логистика: Погрузка/разгрузка, позиционирование многотонной заготовки на столе с точностью до долей миллиметра — отдельная инженерная задача, требующая кранового оборудования и специальных приспособлений.
Сравнение влияния различных факторов на точность
| Фактор ограничения | Влияние на точность позиционирования | Влияние на качество поверхности | Влияние на геометрию детали |
|---|---|---|---|
| Прогиб стола от веса заготовки | Среднее (систематическая ошибка) | Низкое | Высокое (искажение плоскостности, параллельности) |
| Тепловые деформации станка | Высокое (непредсказуемый дрейф нуля) | Среднее (изменение стойкости инструмента) | Высокое (накопление погрешности по всей длине обработки) |
| Вибрации инструмента (биение) | Низкое | Критическое (следы вибрации, повышенная шероховатость) | Среднее (искажение размеров пазов, стенок) |
| Неточность перебазирования детали | Критическое (смещение базовых точек) | Низкое | Критическое (ступеньки на стыке участков, нарушение целостности контура) |
Технологические вызовы и стратегии их преодоления
- Вызов: Обработка детали, превышающей ход станка.
- Стратегия: Разработка точной методики переустановки с использованием реперных баз, встроенных в деталь или оснастку, и контрольных замеров после каждого перемещения.
- Вызов: Обеспечение плоскостности большой поверхности.
- Стратегия: Применение специальных «следящих» головок, которые компенсируют непараллельность оси шпинделя плоскости стола, и использование фрез большого диаметра с вставками.
- Вызов: Минимизация коробления после снятия внутренних напряжений.
- Стратегия: Проведение черновой обработки с равномерным припуском, последующее «состаривание» детали для снятия напряжений и только затем чистовая обработка. Использование симметричных стратегий резания для балансировки тепловых и силовых нагрузок.
- Вызов: Высокая стоимость ошибки.
- Стратегия: Обязательное применение полной 3D-симуляции процесса (CAM), «сухих» прогонов программы, а также поэтапный контроль ключевых размеров после черновых операций.
Сравнительная таблица подходов к обработке
| Критерий | Обработка за одну установку | Обработка с переустановкой |
|---|---|---|
| Точность | Максимальная, все базы сохранены | Снижается, требуется высокая квалификация для перебазирования |
| Производительность | Высокая (минимум простоев) | Низкая (затраты времени на переустановку и выверку) |
| Стоимость оснастки | Высокая (необходим большой стационарный стол) | Может быть ниже (используются подвижные элементы) |
| Ограничение по размеру | Жесткое (габариты станка) | Относительное (можно обрабатывать детали больше стола) |
| Риск | Концентрация в одной программе | Риск ошибок при переустановке |
Ключевые рекомендации для успешного производства
- Тщательное планирование техпроцесса (CAM): Оптимизация траекторий, выбор правильного инструмента и режимов резания для минимизации сил резания и вибраций.
- Проектирование специализированной оснастки: Разработка кондукторов, упоров и приспособлений, обеспечивающих надежное крепление и точное позиционирование при переустановке.
- Использование пробных проходов: Обязательное применение CAM-симуляции для проверки отсутствия коллизий и корректности УП, особенно при работе в 5 осях.
- Мониторинг состояния станка и инструмента: Регулярный контроль геометрической точности станка и использование систем контроля износа инструмента для предотвращения брака.
- Сегментация детали: Рассмотрение варианта изготовления крупного узла из нескольких точно обработанных и состыкованных между собой деталей.
Изготовление крупногабаритных деталей на фрезерных станках с ЧПУ — это область, где инженерное мастерство встречается с пределами возможностей оборудования. Преодоление ограничений требует комплексного подхода: от выбора правильного станка и разработки оснастки до виртуозного программирования. Несмотря на все сложности, именно фрезерная обработка остается незаменимым методом для создания сложных и точных крупногабаритных компонентов современной промышленности.
